1515紡織機配件
詳細說明：

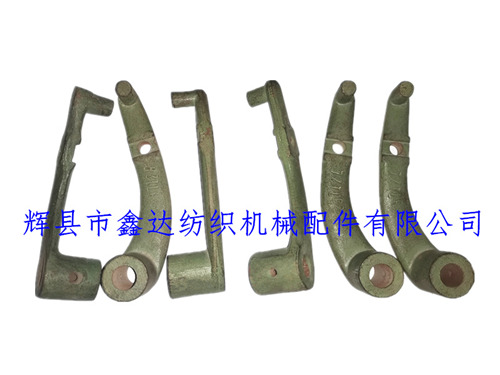

我公司常年提供1515型和GA615型織布機的卷取揚起鉤桿，1515型織布機與3707轉動桿連接，GA615型與6900-1連接，3712卷取鉤桿的材質為HT15-32,內孔直徑18mm，孔的中心距為132mm，卡槽孔直徑為10mm，產品分左手和右手，每臺織布機使用1件。
如上圖，3712卷取揚起鉤桿上寫R的為右手，寫L的是左手，孔徑外有加油孔。
整個配件呈弧形，可以根據彎弓方向辨別左右手，卡槽部位安裝方鉤L68（內孔9mm，帶8點螺紋，長度28mm），老式織布機卷取部件安裝步驟需嚴格按照保全工操作手冊進行。
抓住過橋齒輪L10向后倒轉，使方鉤L68撐入鋸齒輪的牙齒，再把彎軸由后止點轉動到上心前45°，鋼筘距胸梁內邊165mm，目測方鉤L68應恰好由鋸齒輪的齒頂落下，以上為3712和L68的安裝步驟及要求?？棽紮C卷取鉤桿提供商,卷取配件加工要求,1515配件批發價格-輝縣市鑫達紡織機械配件有限公司。
